[필기] Revit 활용_대지작성

[평면_대지]에 작성 후 객체선택-> site 대지와 지도 pin 고정

view표시 범위설정

건물 level 표현 : [입면도_남측면]에서 level 추가

흑색그리드는 평면 없고 청색그리드는 평면 소유 중

그리드별 평면도 추가



도북 작업 이유

 1. 작업의 편의성

 2. 도면작업의 용이성

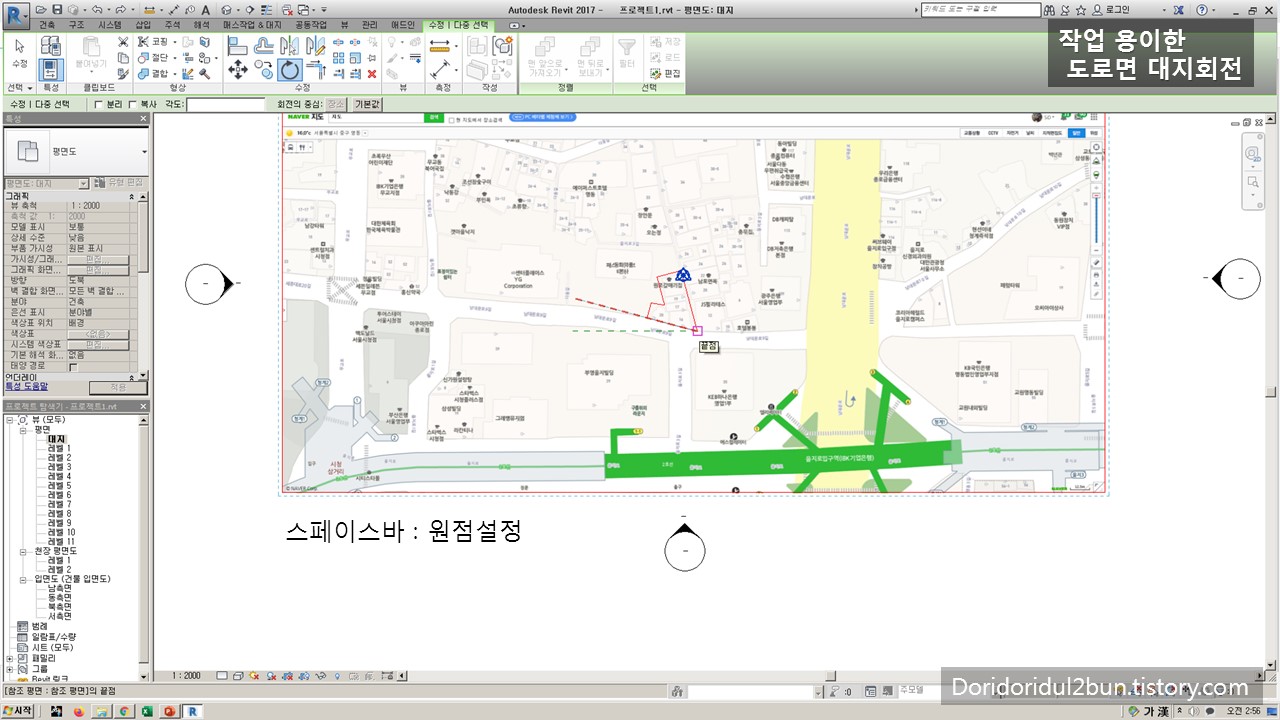

(pin 해제)  회전 -> space bar -> 원점클릭 -> 지도&대지를 대지기준, 평평하게 아래로 내려준다

1) 초록 선(참조평면) 2개 만들기 - ① 원점기준 평면으로 작성 ② 선 선택 후 연장하여 작성

2) pin 해제 후 아래로 회전

3) pin 재고정





도북과 진북 일치 시키기

목표 : (pin 재고정)  작업하기 쉽게 진북을 이케이케 돌려줄거임

도북=진북

1) [특성 창] 도북->진북으로

2) [관리]-[위치]-[진북회전]

3) 원점 재설정 후 회전







목표 : 가시거리에 들어오는 view를 추가 설정해 줄거임

1) 벽을 대지선 따라 만들어 줄ㄱ..

선 선택으로 대지 선 선택하여 벽 만들어 주고

2) 입면도를 벽을 향해 추가하면

3) 완성 !!

4) view 가시거리 재설정

[삽입]-[이미지] 주변현황 이미지 넣기

주변 현황 이미지를 추가해 설계 구상
